 | 车位引导总屏


	车位引导总屏详细说明

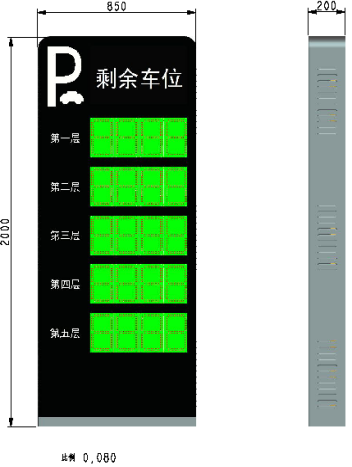

	图3.1  户外引导大屏结构图(单位:mm)
 4 产品安装
	户外引导大屏采用螺钉紧固安装。将Φ8圆钢、地脚螺钉(M12*500)制造地笼,如图4.2所示,然后将地笼及PVC穿线管(Φ50)预埋入800*1000*800mm混凝土,待自然凝固后,再将户外引导大屏固定到地脚螺钉上即可。(本说明仅供参考,施工请按照《建筑地基基础工程施工质量验收规范》GB50202-2002)
   图4.1 大屏底座尺寸图
	 图4.2 户外引导大屏安装示意图

	5  系统接线

	1)LED模组拨码

	LED模组拨码的地址对应系统的分区,例如:地址是1的LED模组显示的数字就是分区1的空车位数量(详情请参考车位引导系统安装调试手册)




	图5.1 户外引导大屏电路板示意图
 如图5.1所示,大屏的圆圈部分是用来拨码地址的


	图5.2 户外引导大屏拨码示意图

	注意:拨码1在OFF,拨码2~8在ON,此时LED模组的地址是1;拨码2在OFF,拨码1,3~8在ON,此时LED模组的地址是2;以此类推,如图5.2;

	2)接线

	RS485线接到节点控制器的L1~L5;红线接A,黑线接B;

	注意:可以手拉手串联其他的车位引导屏,每一路RS485总线串联LED模组的数量总计不能超过8个。

	电源就近接入AC220V




 |
